EDA专业版扩展
这帮你解决什么：在嘉立创 EDA 专业版装一个「嘉立创云ERP」扩展，把云 ERP 里的物料以器件形式接入 EDA 库面板——画图时直接选用 ERP 物料，元器件库存、价格实时可见；还能为物料关联 EDA 封装和符号，不用在两套系统之间来回查。
开始前先知道
- 这是什么：嘉立创 EDA 专业版（v3.0.0 及以上）的扩展。装好后 EDA 里会多一个名为「嘉立创云ERP」的外部库，顶部菜单也会出现「嘉立创云ERP」入口
- 物料要有器件文件：扩展按物料上传的 .elibz2 器件文件自动解析封装和符号；没配器件文件的物料，走「关联 EDA 封装/符号」手动指定（见第 5 步）
- 至少要有封装：物料要注册进外部库，至少得有封装数据，符号可选
- 登录凭证 1 天有效：在扩展里登录云 ERP 后凭证自动保存，有效期 1 天，过期重新登录即可

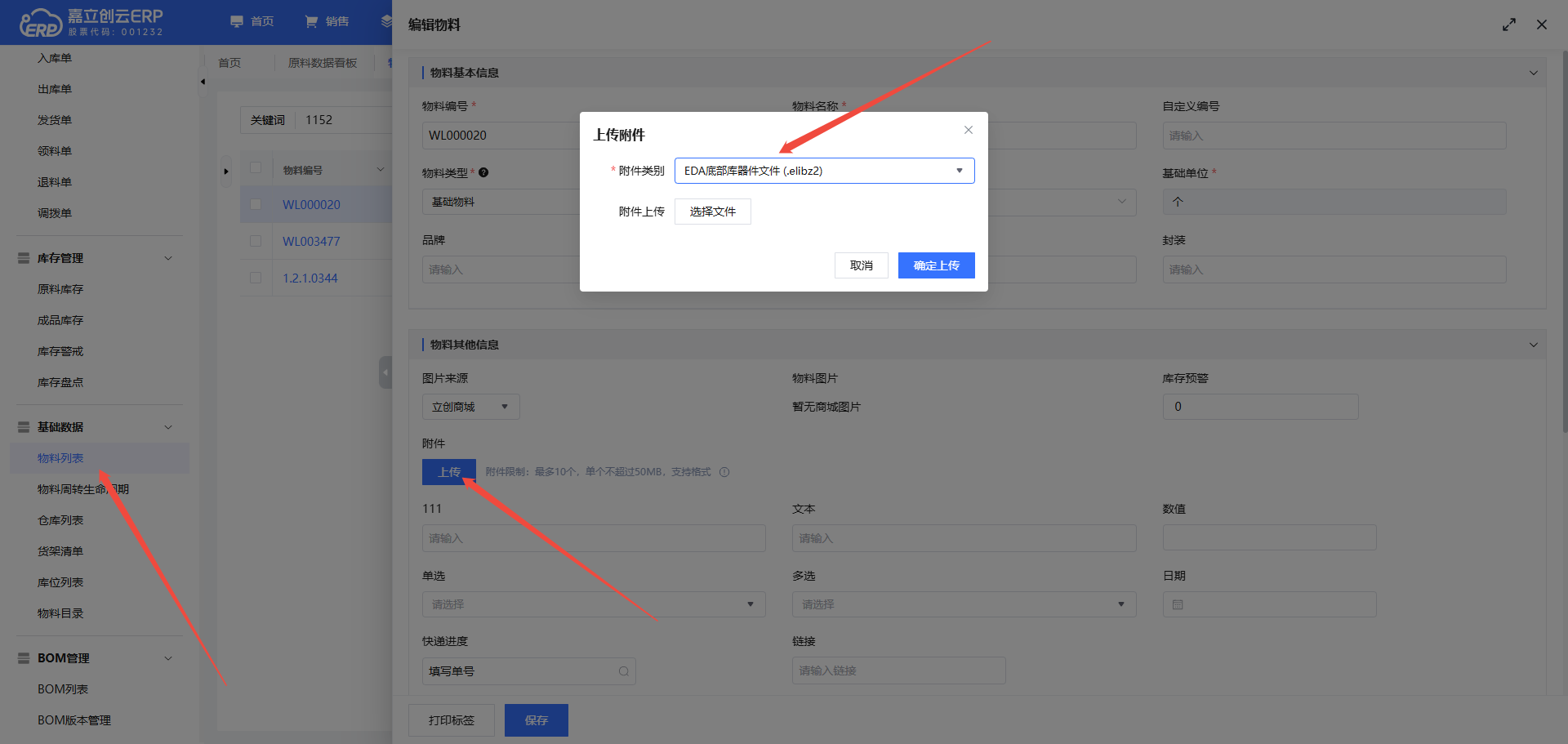

器件文件在云 ERP 侧的物料档案里上传：进销存 → 基础数据 → 物料列表，打开物料编辑页 → 附件区点「上传」→ 附件类别选「EDA底部器件文件（.elibz2）」→ 点「选择文件」→ 点「确定上传」。
💡 后面所有操作都在嘉立创 EDA 专业版客户端里进行，云 ERP 侧只需提前把物料建档、配好器件文件。
操作步骤
第 1 步｜安装扩展

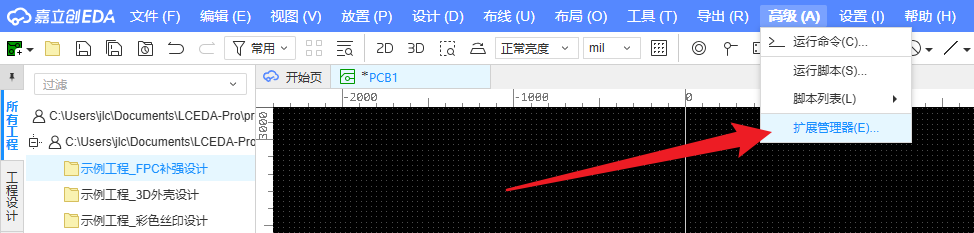

- 打开嘉立创 EDA 专业版，顶部菜单点「高级」→「扩展管理器」

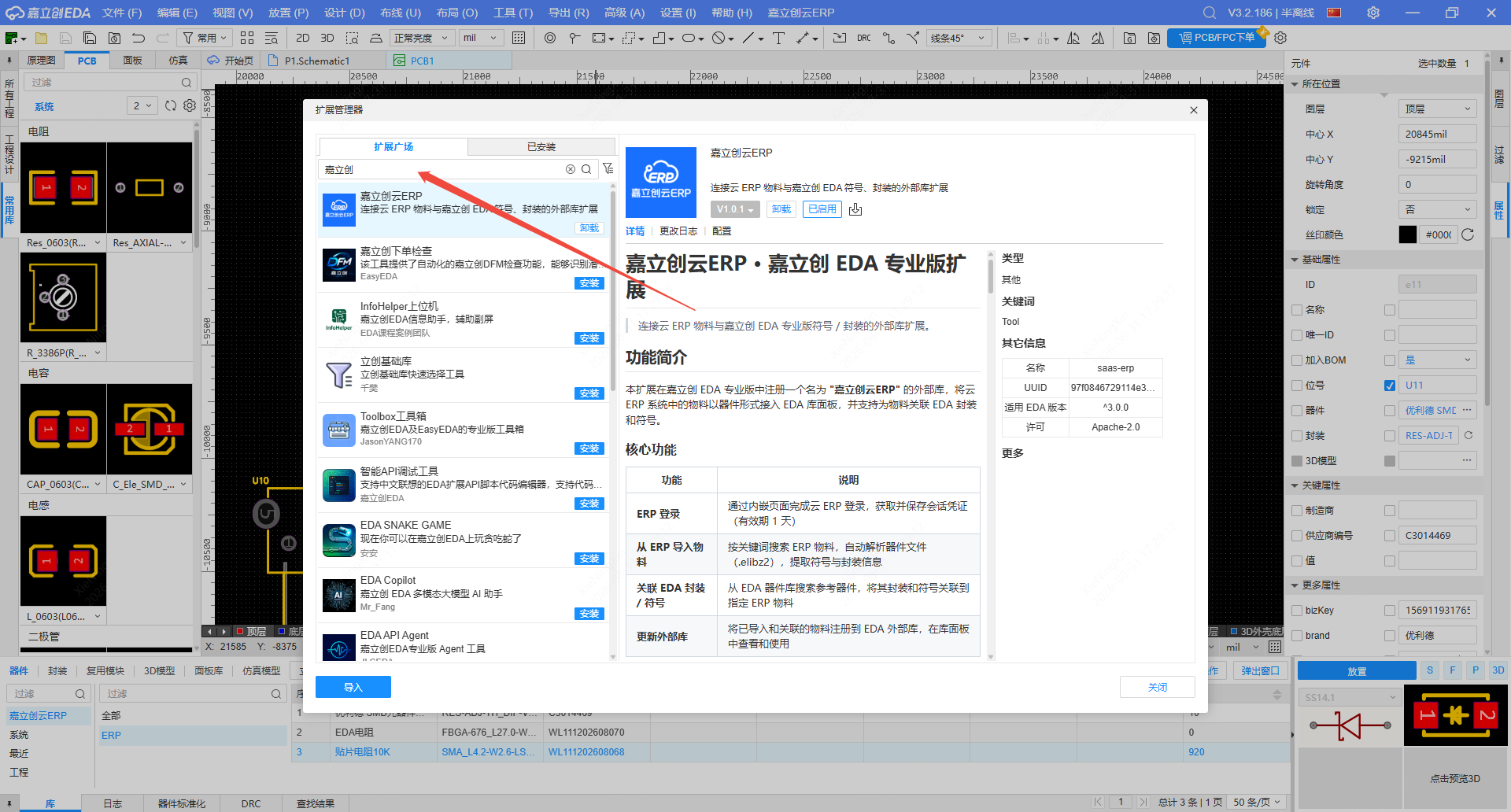

- 在「扩展广场」的搜索框输入「嘉立创」，找到「嘉立创云ERP」扩展，点「安装」
第 2 步｜勾选允许外部交互

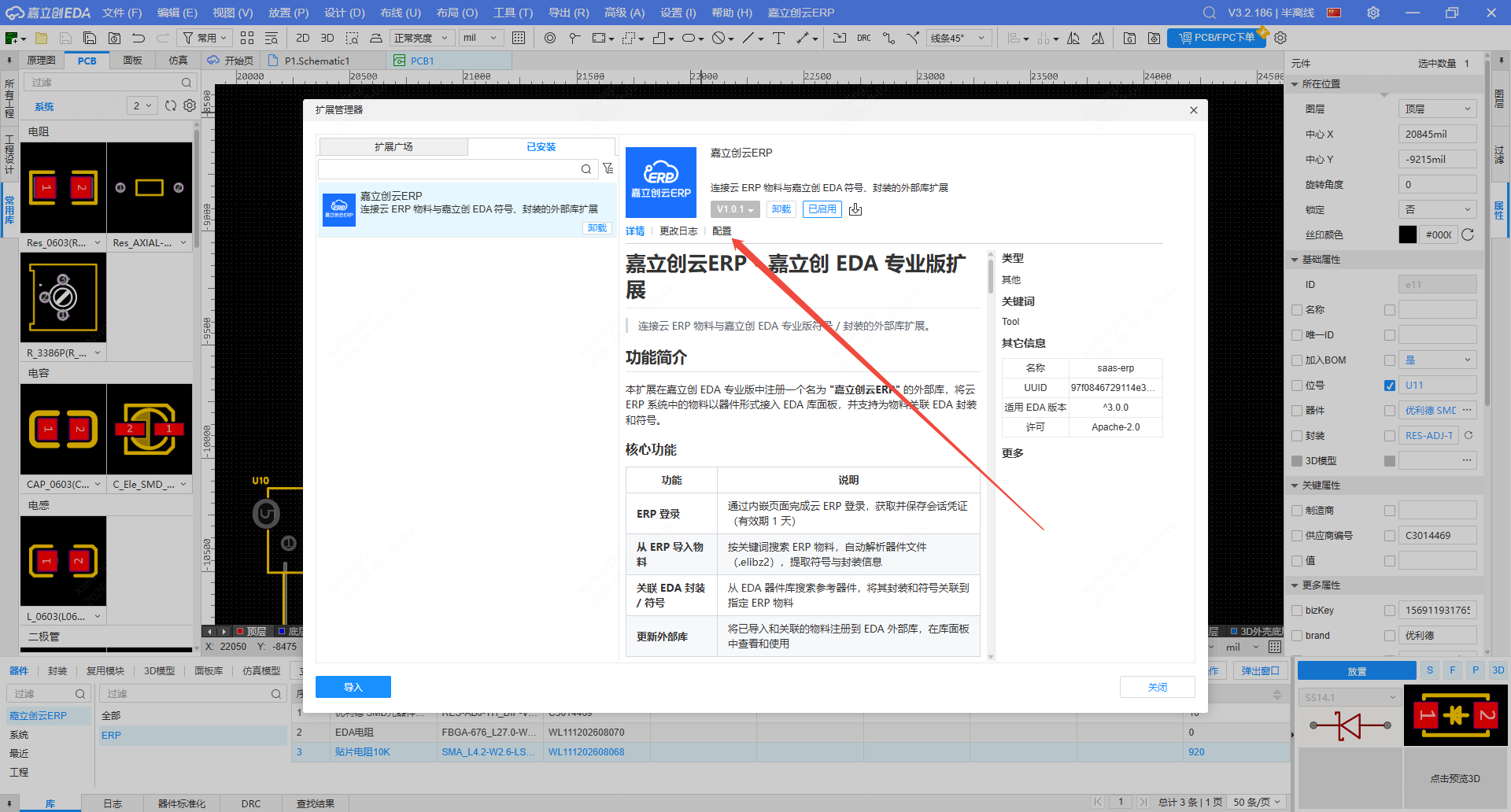

- 扩展管理器切到「已安装」，选中「嘉立创云ERP」，点「配置」

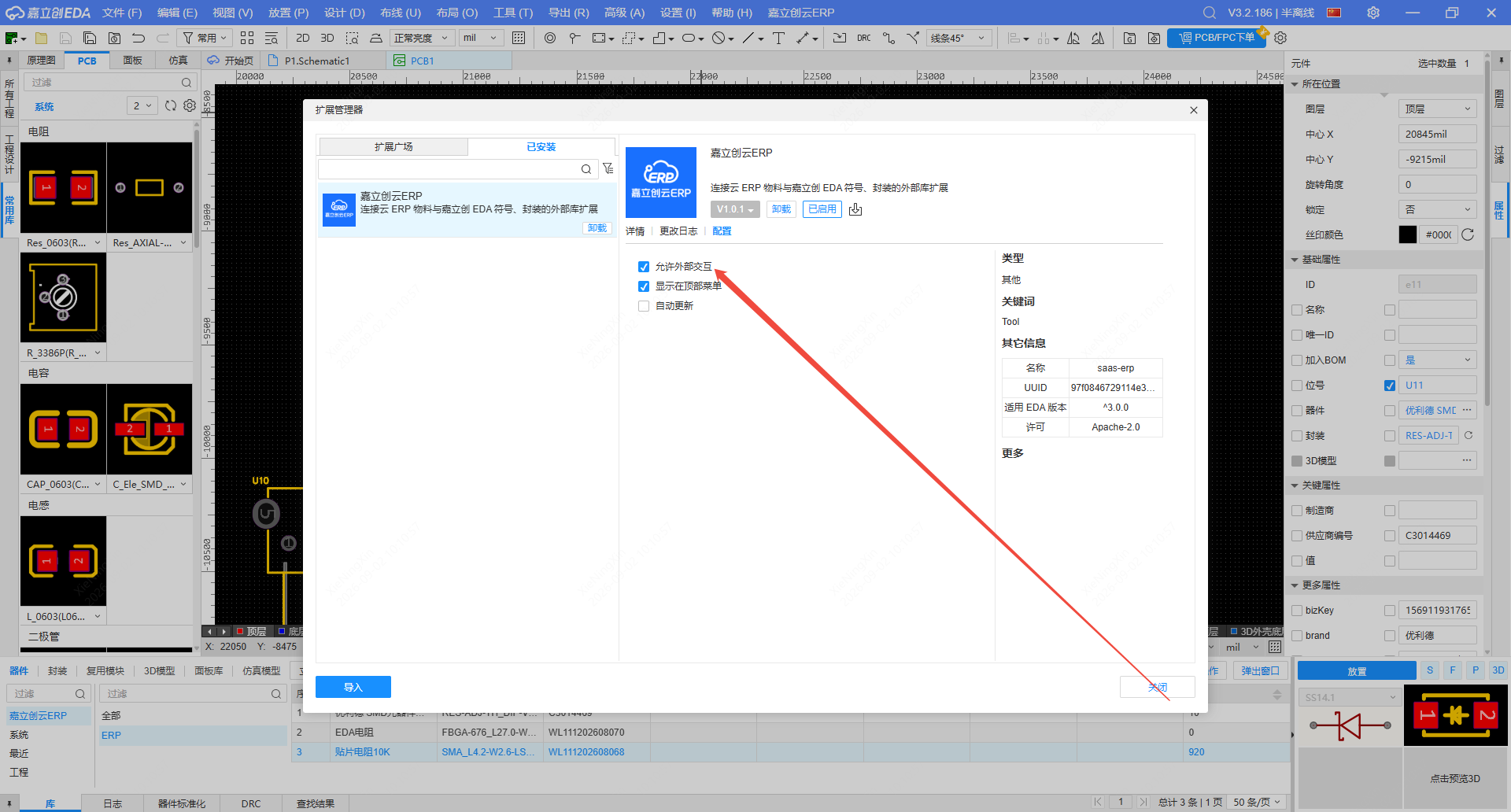

- 勾选「允许外部交互」
💡 不勾选「允许外部交互」，扩展将无法正常调用 ERP 接口和器件库接口，后续步骤都会失败。
第 3 步｜登录云 ERP

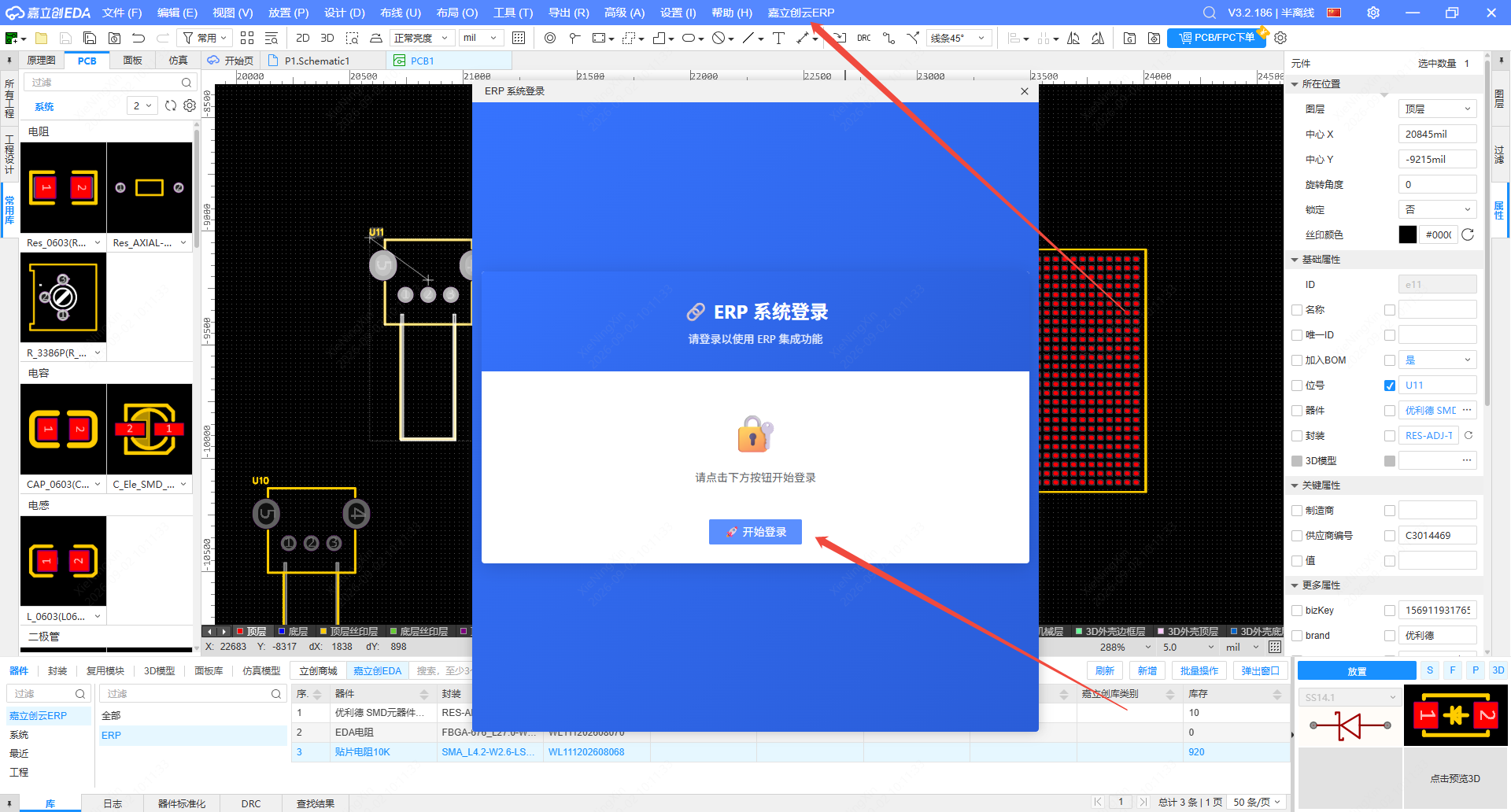

- 顶部菜单点「嘉立创云ERP」→「ERP 登录...」
- 在弹出的「ERP 系统登录」窗口点「开始登录」，加载云 ERP 登录页
- 在登录页完成云 ERP 登录，窗口提示「登录成功」后凭证自动保存
第 4 步｜从 ERP 导入物料
适用：物料已配置 .elibz2 器件文件。

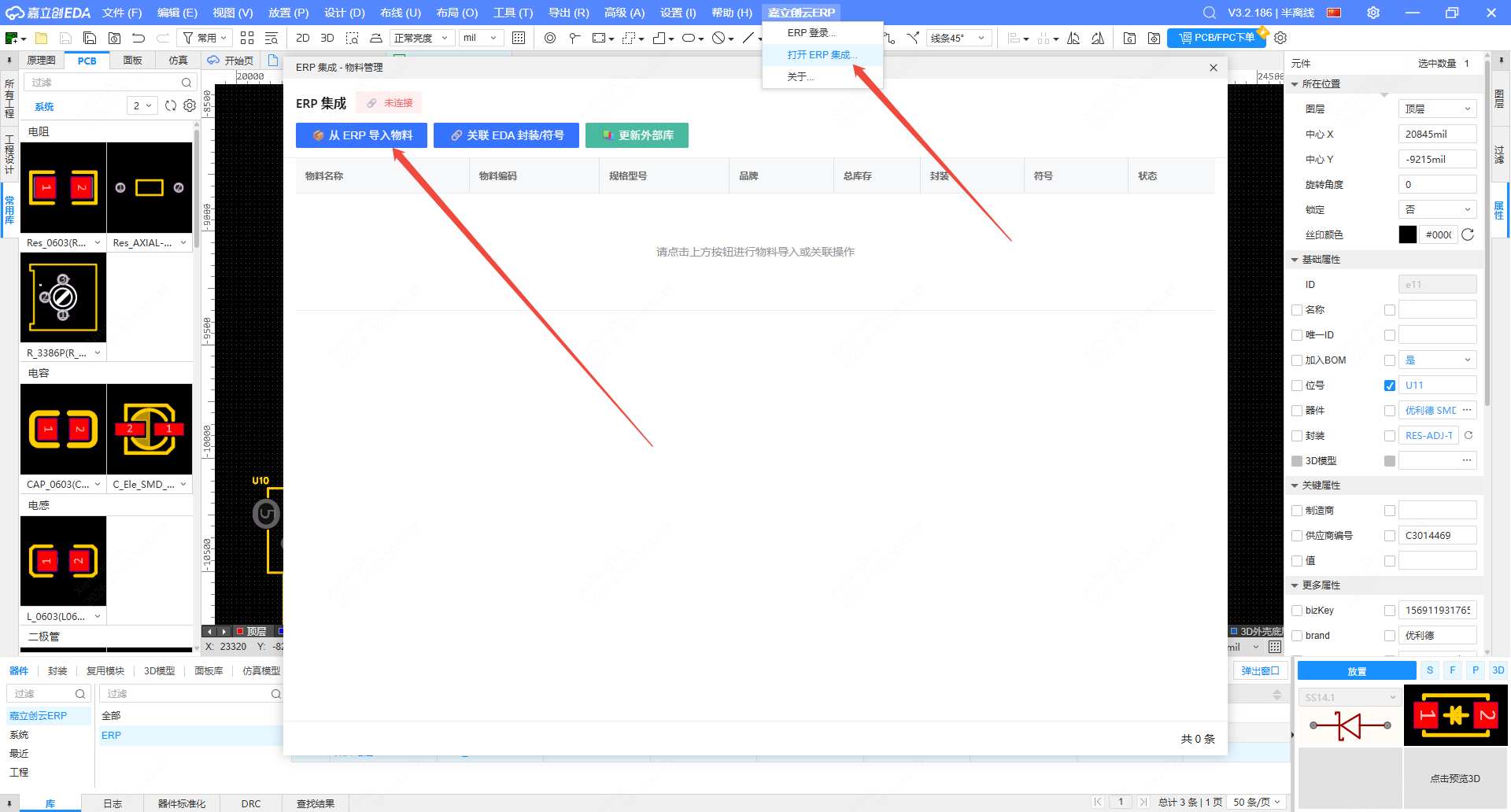

- 顶部菜单点「嘉立创云ERP」→「打开 ERP 集成...」，打开「ERP 集成 - 物料管理」面板

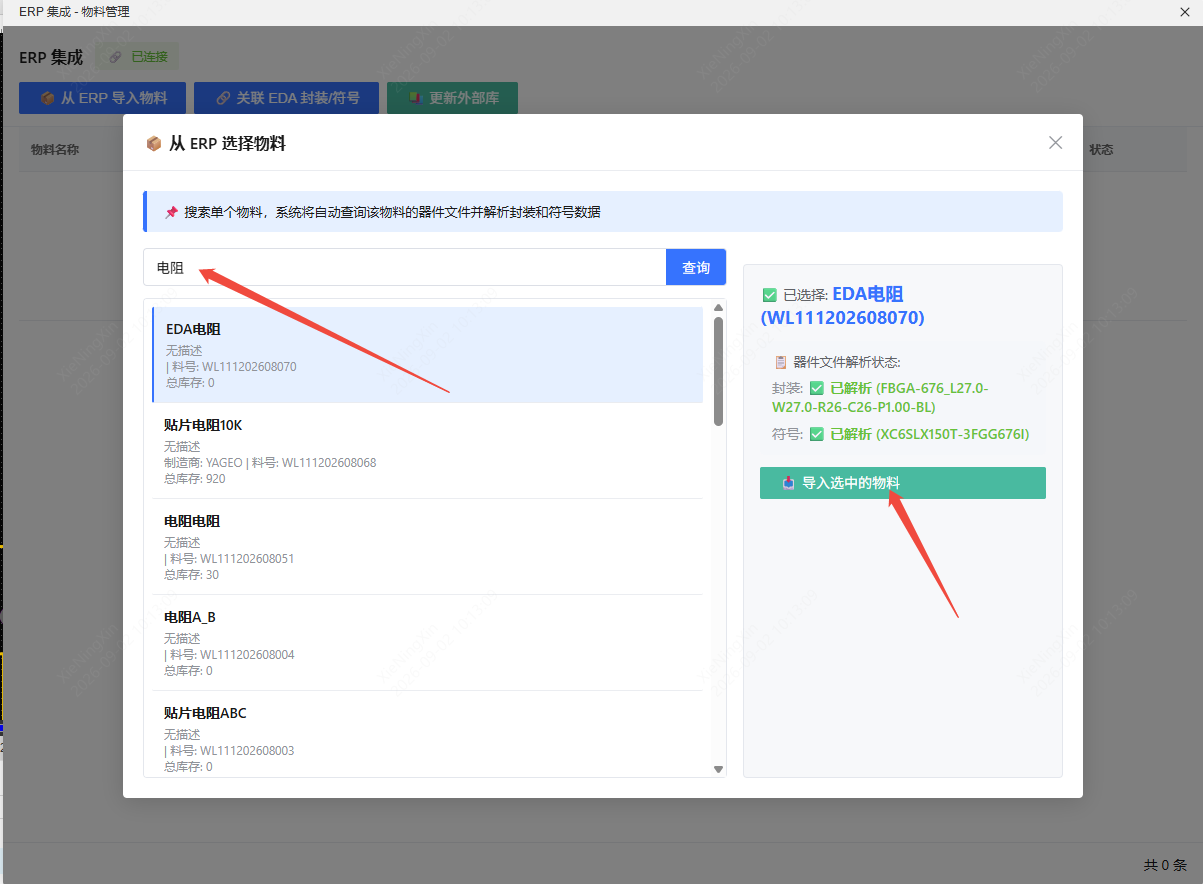

- 点「从 ERP 导入物料」
- 输入物料关键词（支持物料名称、编码、型号），点「查询」
- 在结果里点选一个物料，右侧显示器件文件解析状态：封装是否已解析（含封装名称）、符号是否解析成功
- 点「导入选中的物料」，提示导入成功即完成

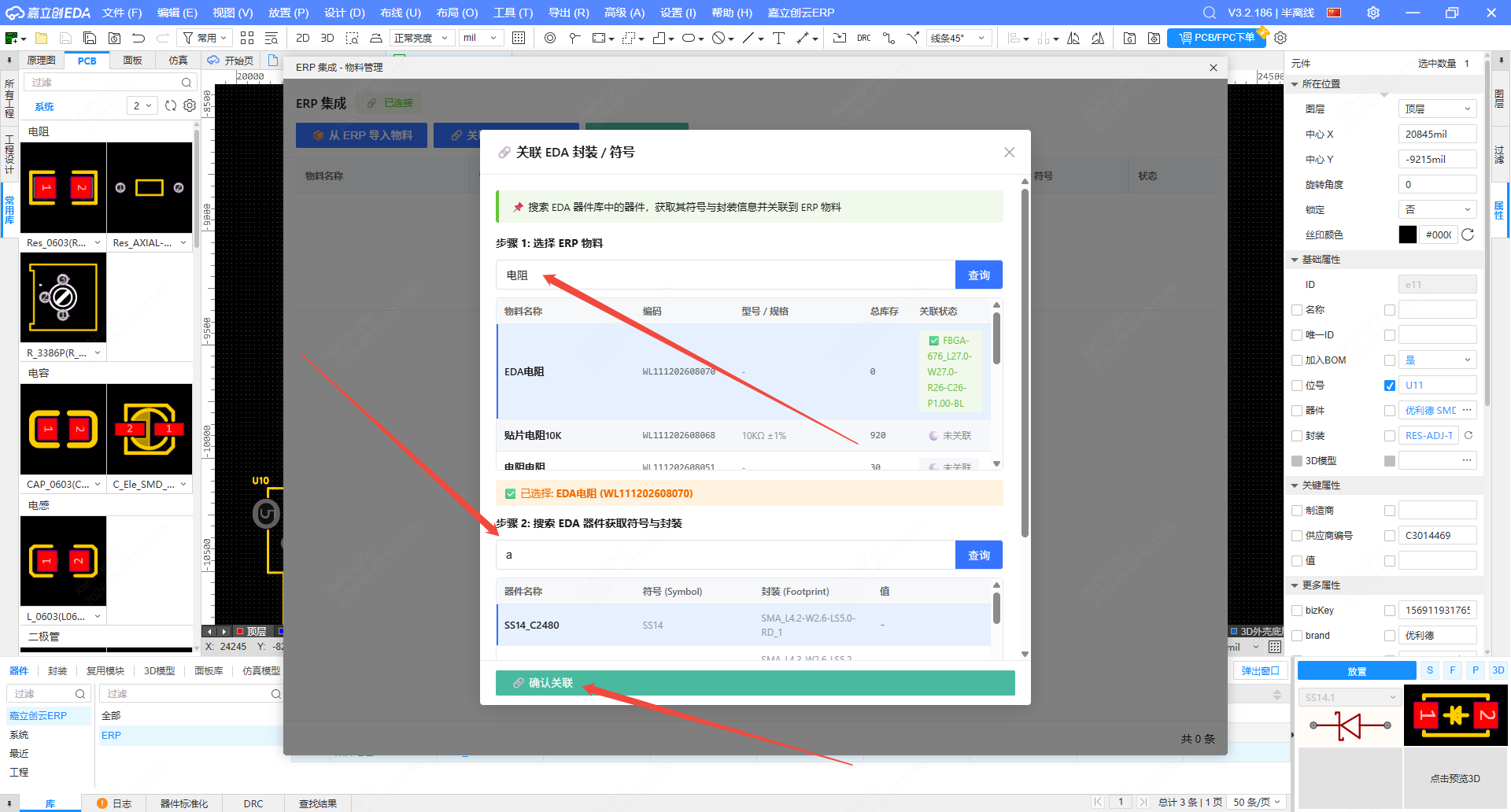

第 5 步｜关联 EDA 封装 / 符号
适用：需要手动指定封装或符号的物料。
- 点「关联 EDA 封装/符号」按钮
- 步骤 1：输入关键词搜索并选择 ERP 物料
- 步骤 2：输入器件名称搜索 EDA 器件库，选择包含目标封装和符号的参考器件
- 点「确认关联」，系统解析器件库包，把封装和符号关联到该物料；关联成功后物料自动进入物料列表，状态显示「已关联」
第 6 步｜更新外部库
导入和关联完成后，要更新外部库才能在库面板里使用：

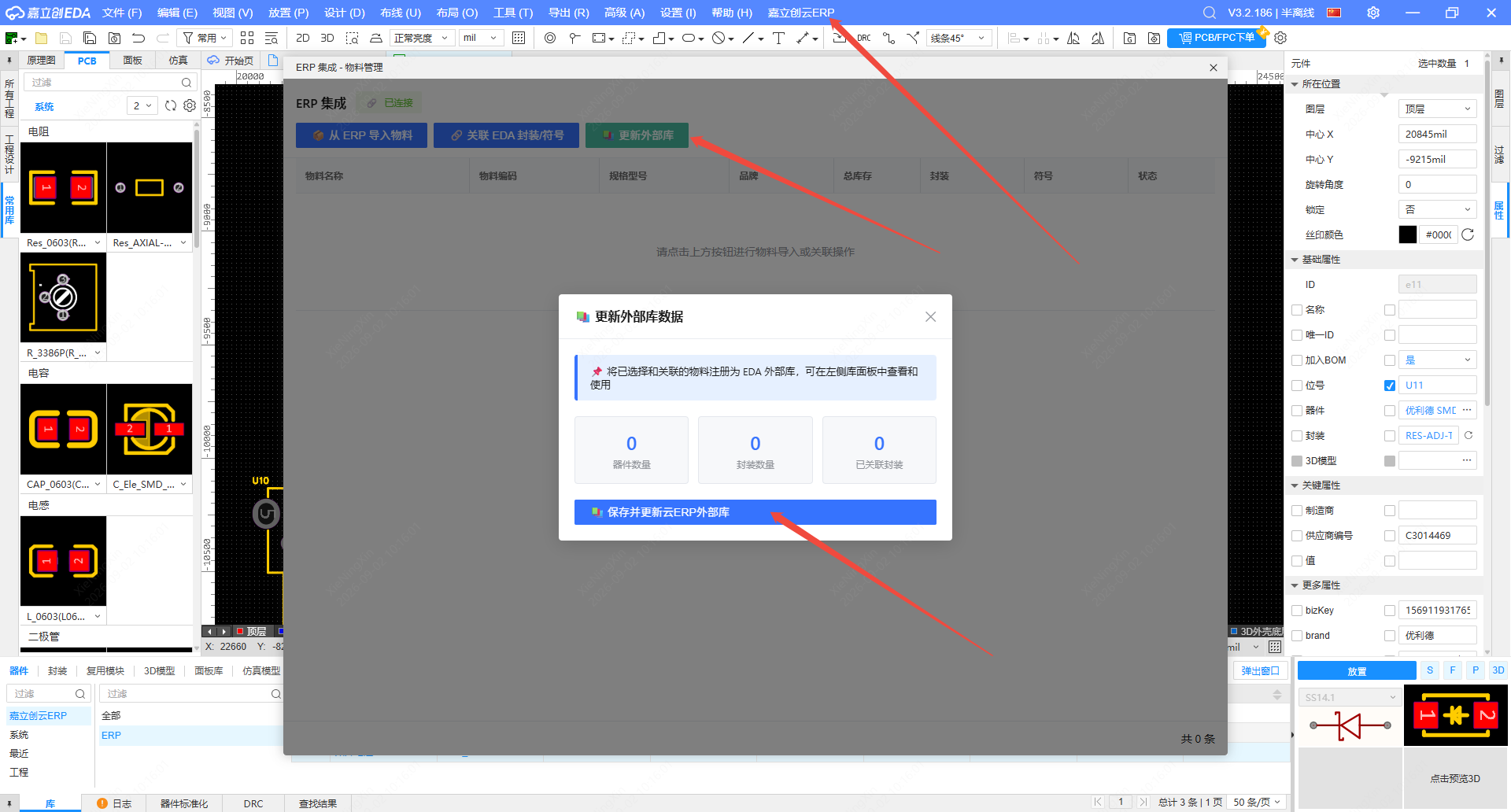

- 点「更新外部库」按钮，弹窗显示统计：器件数量、封装数量、已关联封装
- 点「保存并更新云ERP外部库」
第 7 步｜刷新并在设计中使用

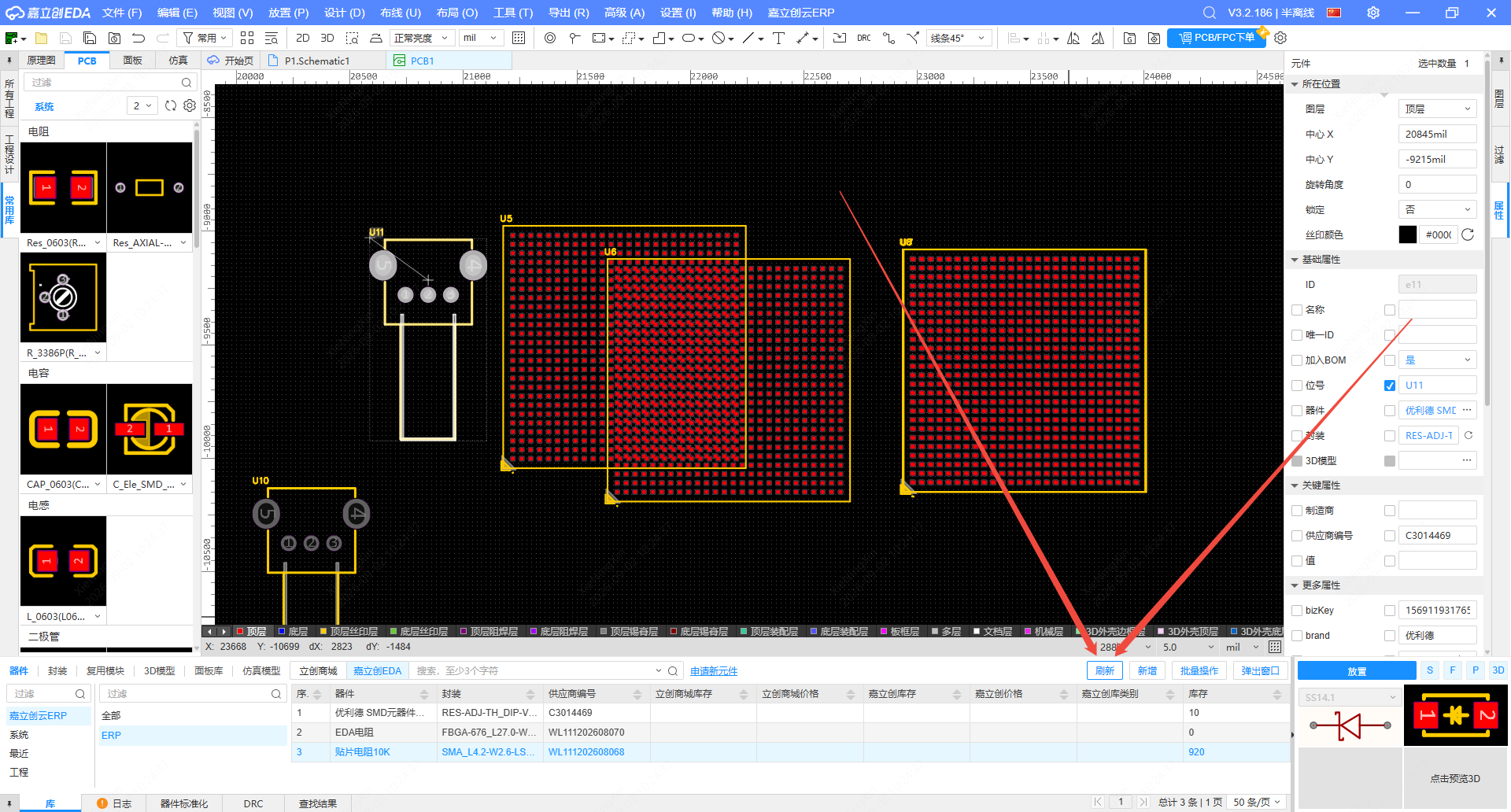

- 导入物料、关联封装/符号之后都要刷新，否则数据不更新：在底部库面板点「刷新」
- 在左侧库面板展开「云ERP」分类，把器件拖拽到原理图或 PCB 中使用
物料列表看什么
「ERP 集成 - 物料管理」面板的物料表格各列含义：
| 字段 | 说明 |
|---|---|
| 物料名称 / 物料编码 | 云 ERP 物料的名称与编码 |
| 规格型号 / 品牌 | 物料的规格型号与制造商品牌 |
| 总库存 | 云 ERP 系统中的库存数量 |
| 封装 / 符号 | 物料已关联的封装、符号名称 |
| 状态 | 已关联 / 未关联 |
常见问题
| 你遇到的 | 原因 | 怎么办 |
|---|---|---|
| 搜索不到物料 | 未登录，或会话凭证已过期（1 天有效） | 重新执行「ERP 登录...」完成登录；再换个关键词试试 |
| 导入后看不到器件 | 没有更新外部库，或物料缺封装数据 | 执行「更新外部库」；在库面板展开「云ERP」分类；确认物料有封装和符号数据 |
| 器件文件解析失败 | 物料没配 .elibz2 器件文件，或文件无效、不含封装数据 | 回云 ERP 物料档案确认已上传有效的 .elibz2 文件；或改用「关联 EDA 封装/符号」手动指定 |
| 封装或符号显示不正确 | 参考器件选错了 | 用「关联 EDA 封装/符号」重新选参考器件，确认其封装和符号数据完整 |
| 操作时报连接错误 | 会话凭证过期 | 重新执行「ERP 登录...」，登录成功后凭证自动更新 |
后续去处
- 想通过接口直接取云 ERP 自己的数据 → 开放 API-获取云 ERP 数据
- 想打通嘉立创各业务线（EDA 下单、PCB、贴片、商城）→ 聚合 API-打通嘉立创业务线
- 想了解开放能力全貌 → 开放能力总览
